01
Regole di progetto controllabili
Le scelte possono variare per commessa, nodo o gruppi di nodi. Le impostazioni si salvano e si richiamano, mantenendo espliciti i criteri applicati.
Connection Study Environment
CSE: progettazione automatica e verifica dei collegamenti in acciaio
CSE è il software specialistico Castalia per il progetto e la verifica dei collegamenti in acciaio: costruzione libera di nodi saldati e bullonati, progettazione automatica tramite DPrenodi, controlli su connettori e componenti, FEM plate-shell e report. È un sistema di fascia alta per progettisti che devono governare giunti reali, anche non standard. Non è il modello strutturale globale: per quello si usa Sargon.
- Geometria liberacomponenti posizionati senza una tipologia rigida
- Saldature e bullonicalcolo e verifiche dei connettori
- FEM plate-shellmodelli automatici di componenti e nodi
- Progettazione automaticacentinaia di nodi con criteri assegnati
CSE Enterprise
Non soltanto verifica: progettazione automatica dei collegamenti.
CSE è stato il primo programma ad automatizzare la creazione di modelli FEM per nodi generici; dal 2020 ha esteso l'automazione al progetto vero e proprio. Può popolare automaticamente i nodi selezionati con i dispositivi necessari, cercare configurazioni che soddisfino le verifiche e scegliere la soluzione di costo minimo secondo i criteri assegnati. La procedura può lavorare su centinaia di nodi alla volta, per le tipologie coperte dai DPrenodi disponibili.
02
DPrenodi: progetto e verifica
I nodi parametrici di progetto contengono formule e gamme di valori. CSE genera ed esamina le alternative, esegue le verifiche e conserva le soluzioni ammissibili.
03
Scelta della soluzione ottima
Tra tipologie e configurazioni compatibili, il programma confronta le alternative e seleziona il progetto verificato di costo minimo.
La tecnologia CSE come servizio
Progettazione on demand con CSE Enterprise e CSE Reader gratuito.
La progettazione automatica di CSE Enterprise è anche il motore del servizio nodiacciaio.it. Chi non deve acquistare l'intero ambiente CSE può descrivere e inviare i propri nodi con CSE Reader, distribuito gratuitamente.
Il servizio progetta e verifica i collegamenti secondo i criteri richiesti e restituisce il nodo completo con report PDF. CSE Reader permette poi di esaminare i risultati e produrre ulteriori elaborazioni. Si paga il servizio a giunto mediante credito; il programma Reader non costa nulla.
Nodi, giunti e connessioni
Collegamenti in acciaio descritti nella loro geometria reale.
Il nodo viene costruito come insieme di membrature, piastre, irrigidimenti, bulloni e saldature. Le azioni possono provenire dal modello strutturale oppure essere assegnate direttamente, mantenendo leggibili ipotesi e risultati.
Geometrie non standard
Membrature inclinate, profili generici, piastre sagomate e irrigidimenti particolari possono essere disposti liberamente nello spazio.
Azioni dal modello strutturale
Modello, proprietà, risultati e combinazioni possono entrare nel flusso CSE attraverso formati aperti; il programma opera anche autonomamente.
Giunti saldati e bullonati
Connettori, piastre e membrature vengono esaminati nello stesso ambiente, con controlli normativi, risultati grafici e report consultabili.
Prova operativa

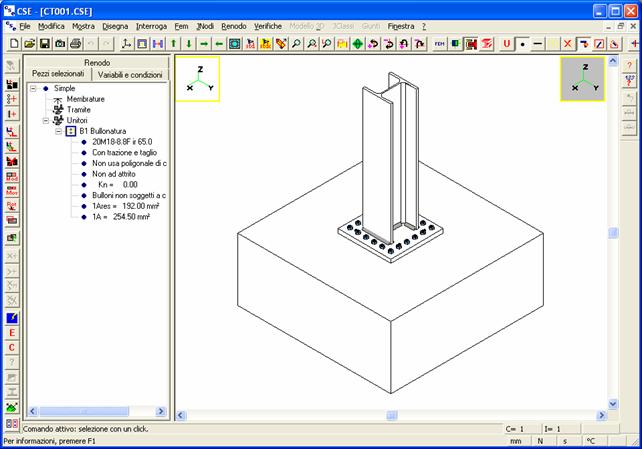

Schermata reale, output FEM e ruolo nel flusso.

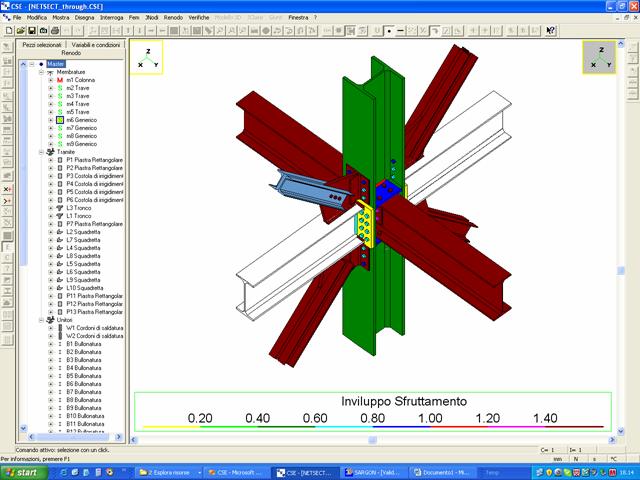

CSE mostra il nodo nella geometria reale e, quando serve, i risultati FEM plate-shell del collegamento. CSE approfondisce il dettaglio del giunto; il modello globale resta in Sargon.

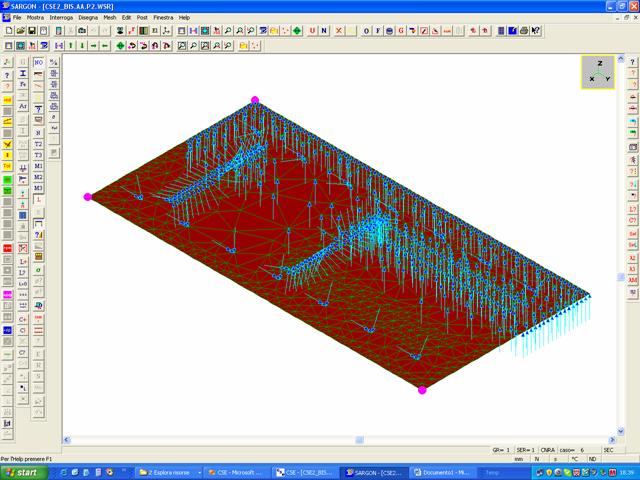

Output reale: tensioni FEM sul collegamento
CSE può generare modelli plate-shell di componenti o dell'intero nodo; sotto, mappa di Von Mises visualizzata nel flusso CSE / Sargon Reader.
Nel flusso Castalia: CSE approfondisce geometria, connettori e verifiche del collegamento. Il modello strutturale globale, buckling e verifiche degli elementi della struttura restano in Sargon.
Dal modello globale al collegamento
Geometria, azioni e verifiche nello stesso flusso.
Il dettaglio costruttivo resta collegato alle azioni applicate e ai risultati che ne documentano la verifica.
01
Acquisisci modello e azioni
Importa dati e risultati dal modello FEM attraverso i formati disponibili oppure definisci il collegamento direttamente in CSE.
02
Costruisci e verifica
Posiziona i componenti, assegna bulloni e saldature, quindi controlla connettori, parti resistenti e membrature.
03
Analizza e documenta
Genera il modello FEM plate-shell quando serve, interpreta mappe e risultati e prepara il report del collegamento.
Calcolo del collegamento
Verifica di bulloni, saldature, componenti e membrature.
Il flusso collega geometria, azioni e controlli: le forze vengono trasferite ai connettori e alle parti resistenti, mantenendo leggibile il comportamento del nodo.
Bullonature e ancoraggi
Layout rettangolari, sfalsati, circolari o liberi; bulloni a taglio o taglio-trazione, unioni ad attrito, ancoraggi e bullonature con contrasto per flange e piastre di base.
Saldature
Cordoni d'angolo e saldature a completa o parziale penetrazione, anche tra facce non ortogonali, con calcolo delle azioni per unità di lunghezza e verifiche automatiche.
Componenti e membrature
Controlli su sezioni nette, rifollamento, punzonamento, block shear e verifiche locali delle membrature, oltre alle verifiche semplificate dei componenti di collegamento.
Approfondimento numerico
Modelli FEM plate-shell generati dal collegamento.
CSE può creare automaticamente modelli agli elementi finiti di componenti, aggregati o dell'intero nodo. Le azioni equivalenti rappresentano l'effetto di bulloni, saldature e contrasto. I modelli supportano analisi lineari, non lineari e di buckling secondo gli strumenti impiegati.
Orientamento
Quando usare CSE e non Sargon.
Usa CSE per modellare e verificare collegamenti saldati e bullonati nella geometria reale del nodo. Usa Sargon per il modello FEM globale della struttura, le analisi di buckling/secondo ordine e le verifiche degli elementi. I due strumenti si integrano nello stesso ecosistema Castalia.
Norme e affidabilità
Verifiche per progetti italiani e internazionali.
CSE dispone di controlli secondo più riferimenti normativi e produce risultati grafici e report. Il progettista sceglie le impostazioni e gli approcci coerenti con il caso in esame.
Validazione documentata
Una sezione dedicata raccoglie il metodo di validazione, i riferimenti ai test dei solutori FEM e documenti con casi numerici sulle verifiche CSE.
Consulta la validazione di CSEReport e risultati
Azioni, verifiche e risultati possono essere documentati in tabulati e report, con rappresentazioni grafiche utili al controllo del modello.
Apri la scheda tecnicaConfigurazione e interoperabilità
Versioni CSE e integrazioni nel flusso strutturale.
CSE è disponibile nelle configurazioni Standard, Full e Enterprise. Tutte consentono la creazione libera dei nodi; la configurazione Full estende parametrizzazione e limiti operativi descritti nel confronto ufficiale. La configurazione Enterprise consente la progettazione automatica di centinaia di nodi alla volta, con criteri di progetto assegnati.
Standard, Full e Enterprise
Confronta nodi parametrici, creazione libera, dimensioni dei modelli e funzioni incluse prima di scegliere la configurazione.
Confronta le versioniModelli e azioni da software FEM
I formati Open Sargon SR4 e SR3 trasferiscono modelli, proprietà e risultati; CSE può anche operare in modo autonomo.
Esamina formati e interfacceComponenti e CAD
Il formato D3O è dedicato allo scambio dei componenti del nodo; l'esportazione DXF supporta la descrizione tridimensionale del collegamento.
Approfondisci lo scambio datiApplicazioni e validazione
Casi di studio, verifiche numeriche e impiego professionale.
La documentazione tecnica raccoglie applicazioni, test di validazione e riferimenti agli utilizzatori di CSE.
Caso di studio
Un caso documentato analizza la connessione a momento con cuneo di un portale, mostrando strumenti e metodo di lavoro.
Apri i casi di studioValidazione CSE
Metodo, test dei solutori e documenti numerici rendono verificabile l'approccio adottato nei calcoli.
Consulta la validazioneUtenti e applicazioni
La pagina utenti raccoglie società e professionisti che hanno adottato CSE in differenti contesti di progettazione.
Consulta gli utenti CSERisorse CSE
Approfondimenti tecnici, esempi e strumenti operativi.
Modelli, risultati, interfacce e documenti di validazione completano le informazioni sul software.
Domande frequenti
Come valutare CSE per il proprio flusso di progetto.
Quando usare CSE e non Sargon?
Usa CSE per il dettaglio di collegamenti saldati e bullonati. Usa Sargon per il modello strutturale globale, le analisi FEM della struttura e le verifiche degli elementi.
CSE è adatto anche ai nodi in acciaio non standard?
Sì. CSE consente di costruire collegamenti con posizionamento libero di membrature, piastre, bullonature e saldature, senza obbligare il progettista a scegliere una tipologia predefinita. Per i casi ricorrenti mette inoltre a disposizione 786 famiglie di nodi parametrici.
Quali componenti e verifiche gestisce CSE?
CSE gestisce collegamenti saldati e bullonati, controlli locali su componenti e membrature, verifiche delle sezioni nette, rifollamento, punzonamento, block shear e modelli FEM automatici plate-shell.
CSE può ricevere dati da altri software strutturali?
Sì. CSE può operare da solo e dispone di interfacce e formati di scambio per importare modelli e azioni da software FEM, oltre a formati per lo scambio di componenti.
Come posso valutare CSE e scegliere la versione?
Inizia dalla visita guidata di 38 minuti. Se il metodo corrisponde al tuo lavoro, il Corso specialistico CSE 2019, pubblico e gratuito, offre oltre 17 ore di formazione avanzata; in seguito puoi richiedere la demo e confrontare versioni e prezzi.
Quali risultati e documenti produce CSE?
CSE rende disponibili azioni sui connettori, verifiche di bulloni, saldature, componenti e membrature, risultati grafici e report. Quando necessario può inoltre generare modelli FEM plate-shell del componente o dell'intero collegamento.
Come valutare CSE
Valuta CSE su un collegamento reale.
Parti dalla visita guidata di 38 minuti per vedere il flusso di lavoro, poi confronta le configurazioni disponibili. La demo di 30 giorni è il passo successivo, quando vuoi provare sui tuoi nodi.
