Si arriva a questo dialogo dopo aver scelto un ramo, ed un punto dell’asse del ramo al quale corrispondono certe azioni interne N, T, M.

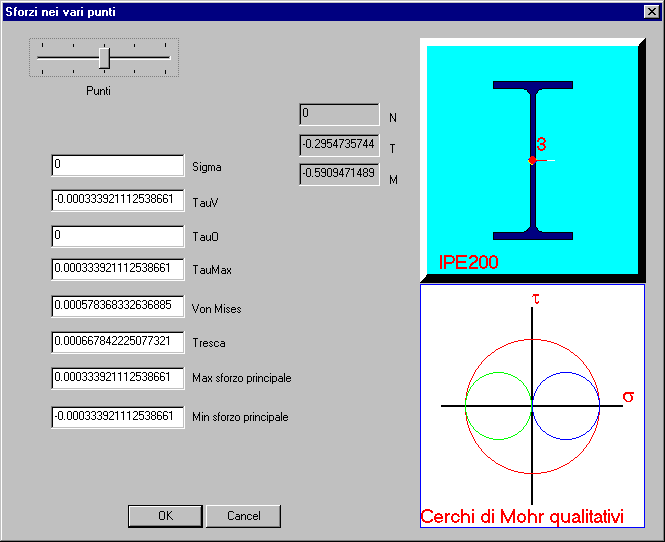

Questo dialogo serve a conoscere lo stato di sforzo nei vari punti della sezione, corrispondente ai valori di azioni interne determinati nel dialogo che precede questo.
Il controllo a slitta in alto a sinistra serve a scegliere uno dei punti della sezione. I punti sono predefiniti e dipendono dal tipo di sezione che si sta studiando. Il punto corrente, quello al quale si riferiscono gli sforzi evidenziati, è indicato dal pallino rosso che compare sul disegno della sezione: muovendo il controllo a slitta cambia il punto, cambiano gli sforzi, ed il pallino rosso si muove.
Scelto un punto sulla sezione, il programma calcola gli sforzi in quel punto e li stampa nei campi numerici. Il significato dei simboli è il seguente:
Sigma indica la tensione normale nel punto
TauV indica la tensione tangenziale diretta verticalmente
TauO indica la tensione tangenziale diretta orizzontalmente
TauMax indica la massima tensione tangenziale nel punto (su una opportuna giacitura)
Von Mises indica il valore dello sforzo ideale di Von Mises
Tresca indica il valore dello sforzo ideale di Tresca
Max sforzo principale indica il massimo sforzo principale
Min sforzo principale indica il minimo sforzo principale
I dati numerici sono da intendersi nella unità di misura attiva.
Le tensioni tangenziali (sforzo) sono calcolate con la formula di Jouravskij. Nei punti di singolarità si prende la tensione maggiore.
Il valore di TauMax è quello massimo sui tre piani di lettura.
I valori di sforzo ideale di Von Mises e Tresca (criteri di resistenza) sono quelli abitualmente impiegati nelle verifiche alle tensioni ammissibili, e devono pertanto essere raffrontati con il valore della tensione ammissibile. Per acciai Fe360 il valore è pari a 160N/mmq, per acciai Fe430 190N/mmq, per acciai Fe510 il valore di raffronto è 240N/mmq.
Il disegno in alto a destra rappresenta la sezione: se si fa click sopra di esso si apre una finestra di dialogo che dà maggiori informazioni circa la sezione rappresentata.
Il disegno in basso a destra dà un’idea dei cerchi di Mohr qualitativi relativi allo stato di sforzo nel punto in esame. Il cerchio rosso si riferisce allo stato di sforzo letto sul piano della sezione. I cerchi verde e blu si riferiscono a piani ortogonali a quello della sezione.
Accanto al disegno della sezione vengono riportati, per semplicità di uso, i valori delle azioni interne sull’intera sezione che sono serviti per il calcolo.
[PLUS]I valori si riferiscono al caso di carico o alla combinazione attiva.
