ASSEGNA PRENODO A SUBRENODO





Con questo comando è possibile assegnare un renodo parametrico (PRenodo) a un sottoinsieme di membrature del renodo corrente (subrenodo). Il renodo deve essere gerarchico, altrimenti il comando non è disponibile. Inoltre, le membrature coinvolte non devono avere lavorazioni.



Questo comando è simile al comando Assegna PRenodo (si veda la sua descrizione dettagliata), ma in questo caso l'applicazione è fatta considerando solo alcune delle membrature del renodo corrente. In altre parole, è possibile selezionare un sottoinsieme delle membrature del renodo corrente e applicare un prenodo a esse. Il PRenodo deve essere compatibile con il sottoinsieme definito.



Riassumendo, le operazioni sono le seguenti:



1) Selezione delle membrature desiderate (senza lavorazioni).

2) Esecuzione del comando Assegna PRenodo a SubRenodo.

3) Se ci sono PRenodi applicabili, scelta di quello desiderato.

4) Se necessaria, modifica manuale delle operazioni automatiche, altrimenti applicazione del PRenodo così com'è.



Note

•Poiché il PRenodo è stato applicato a un sottoinsieme delle membrature del renodo, l'utente deve assicurarsi che non vi siano compenetrazioni tra le altre membrature e i pezzi aggiunti automaticamente, e che tutti i componenti aggiunti siano propriamente connessi.

•Poiché il PRenodo è applicato  a un subrenodo, le membrature vengono rinumerate in tempo reale durante l'applicazione, in modo da eseguire correttamente le operazioni previste, associandole agli opportuni componenti del subrenodo.

•Se il master non è tra le membrature selezionate, CSE chiede all'utente di specificare qual è il master del subrenodo.





Durante l'applicazione del desiderato PRenodo, le unità di misura sono reimpostate automaticamente a (N, mm): esse saranno poi riportate ai valori originari alla fine del comando. Comunque, all'interno delle caselle di input dal bordo inspessito, per esempio quelle che definiscono le dimensioni dei componenti, l'utente può specificare dei valori costanti usando unità di misura differenti, per mezzo delle variabili globali associate alle unità di misura, come spiegato nella pagina Unità. Per esempio: "12*gl.in".

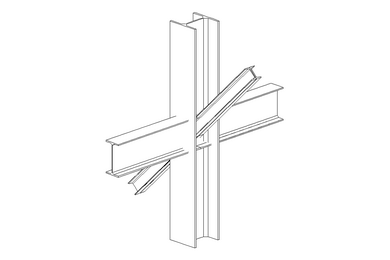

Vediamo un esempio. Abbiamo una colonna con due travi orizzonatli sulle flange e due diagonali sull'anima.

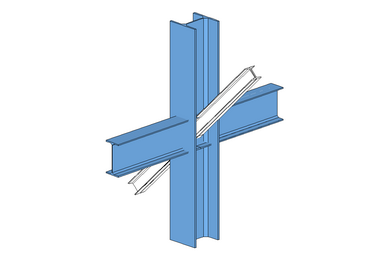

Selezioniamo la colonna e le travi, definendo un subrenodo.

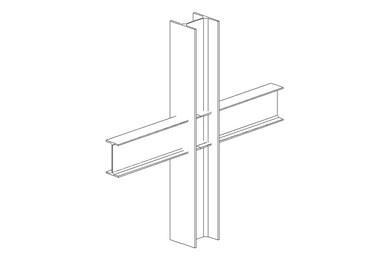

Eseguiamo il comando Assegna PRenodo a SubRenodo. Le membrature non selezionate vengono temporaneamente nascoste, così come tutti gli altri componenti eventualmente aggiunti in precedenza (tramite e unitori).

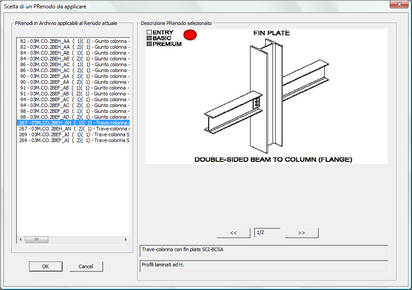

Se ci sono PRenodi applicabili al subrenodo, scegliamo quello desiderato dalla lista e lo applichiamo.

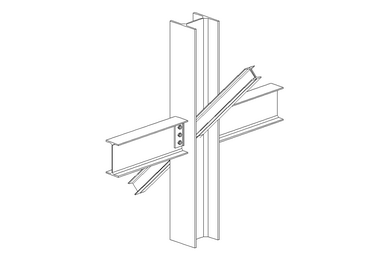

Le operazioni possono essere modificate oppure eseguite così come sono state parametrizzate (si veda Assegna PRenodo per i dettagli). Alla fine delle operazioni, il PRenodo scelto è stato applicato al subrenodo, e i componenti precedentemente nascosti sono visualizzati di nuovo.





Ora è possibile continuare la costruzione del renodo aggiungendo manualmente componenti, definendo lavorazioni, ecc. oppure selezionando un altro sottoinsieme di membrature (un altro subrenodo) a cui applicare un altro PRenodo.





Tipo: modale



-----------------------------
