Come… comprendere l’interfaccia di CSE

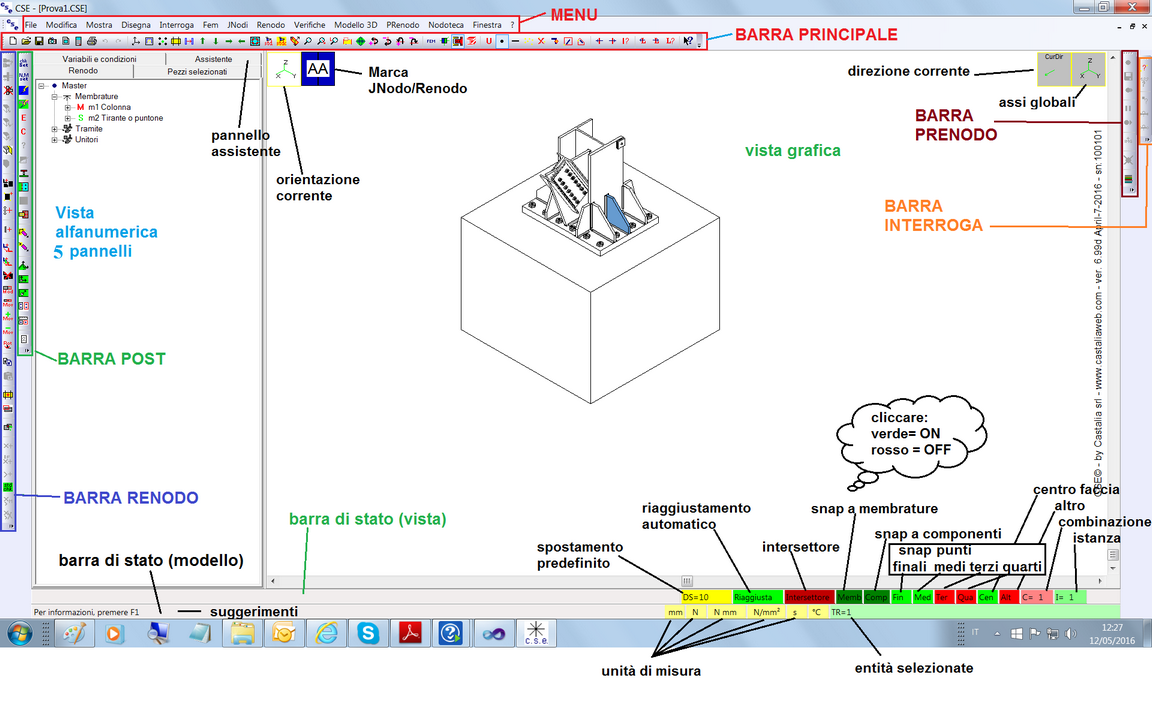

Nell’immagine sottostante è mostrata una panoramica delle varie sezioni che compongono l’interfaccia di CSE (in versione FULL). Esiste anche la interfaccia RIBBON.

Il menu a tendina è tipico delle applicazioni Windows e simili; tramite esso si accede a tutti i comandi del programma.

Le varie barre (dei comandi, renodo, post, d’interrogazione) contengono bottoni che eseguono direttamente molti dei comandi disponibili, quelli di più frequente utilizzo, raggruppati per tipologia d’utilizzo o campo d’applicazione. Quando un bottone risulta ingrigito significa che il comando associato è non disponibile in quella fase di lavoro.

Nella barra di stato vengono visualizzate informazioni sul comando attivo nonché i risultati dettagliati delle verifiche sui componenti.

I parametri correnti comprendono le unità di misura attive e, nel caso del renodo, la combinazione e l’istanza correnti.

Veniamo infine alle viste: CSE dispone di una vista grafica e di una Vista SOLIDA.



HOW_COMPREHENDINTERF

L’interfaccia di CSE



Nella vista alfanumerica possono essere visualizzati 4 pannelli (nella figura se ne vedono solo 3 perché si riferisce a una vecchia versione):

Pannello Renodo

Pannello Pezzi Selezionati

Pannello Variabili e condizioni

Pannello Assistente

Pannello Jnodi



Nella vista grafica possono essere visualizzate:

Vista FEM

Vista JNODI

Vista RENODO

Vista SOLIDA

oltre alle viste piane con i risultati delle bullonature con contrasto e delle sezioni nette.





NOTA: lavorando con la versione LIGHT, la barra (re)nodo e i menu dei comandi si presentano in versione ridotta e semplificata (si vedano: Introduzione - L'interfaccia di CSE e Come comprendere le limitazioni della versione LIGHT).



-----------------------------
