Cosa si intende per… VISTA GRAFICA

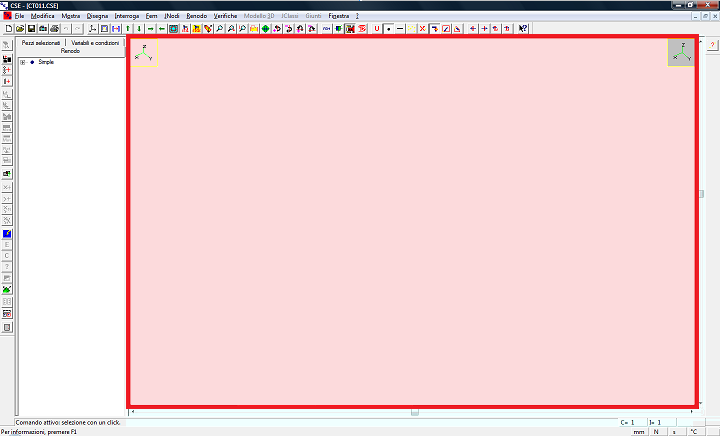

L’interfaccia di CSE dispone di due viste affiancate: quella grafica e quella alfanumerica .La vista grafica è quella a destra, ed è evidenziata dal riquadro rosso nella figura sottostante.



Qui possono essere visualizzate le seguenti viste tridimensionali:

•la vista FEM

•la vista Jnodi

•la vista Renodo

•la vista Solida



Inoltre è qui che vengono mostrati:



•i risultati delle bullonature con contrasto (vista piana)

•i risultati sulle sezioni nette delle membrature (vista piana)







NOTA: le dimensioni delle due viste possono essere cambiate, portando il mouse in prossimità della linea che le divide e, dopo averla cliccata con il tasto sinistro, muovendosi verso destra o verso sinistra.



-----------------------------
