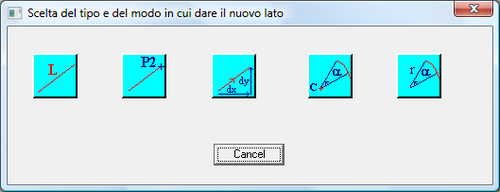

SCELTA DEL TIPO E DEL MODO IN CUI DARE IL NUOVO LATO (DIALOGO)







 Questo dialogo fa scegliere che tipo di lato si vuole fornire, e con quale criterio numerico. Ad ogni bottone immagine corrisponde una scelta differente, secondo la seguente codifica:





Fa aggiungere un lato rettilineo tangente all’ultimo lato introdotto. Occorre fornire solo la lunghezza del nuovo lato (con un dialogo opportuno).





Fa aggiungere un lato rettilineo. Occorre fornire le coordinate assolute del nuovo punto (con un dialogo opportuno).





Fa aggiungere un lato rettilineo. Occorre fornire le coordinate del nuovo punto relativamente all’ultimo (con un dialogo opportuno).





Fa aggiungere un lato circolare. Occorre fornire le coordinate del centro e l’angolo di apertura in gradi (con un dialogo opportuno).





Fa aggiungere un lato circolare. Occorre fornire il raggio medio e l’angolo di apertura del nuovo lato (con un dialogo opportuno).



-----------------------------
