Cosa si intende per… SALDATURE (LAYOUT DI)



Per layout di saldature si intende un insieme di cordoni che collegano la stessa coppia di pezzi, siano essi tramite o membrature.

Le saldature possono essere a cordoni d'angolo o a penetrazione.



•Nel primo caso due facce formanti tra loro un angolo compreso tra 60° e 120° vengono unite da un cordone d'angolo, che unisce le due facce e che si connette all'una ed all'altra; questo tipo di saldatura ha delle regole di calcolo particolari che usano il conecetto di sezione di gola. In CSE i cordoni d'angolo sono rappresentati da prismi triangolari, uno per ciascun cordone.



•Nel secondo caso un piatto viene sottoposto ad opportuna smussatura, e nello spazio vuoto creatosi viene fusa la saldatura a penetrazione. Se lo spessore viene riempito completamente la saldatura è a completa penetrazione, altrimenti è a parziale penetrazione. Da un punto di vista fisico, un cordone a penetrazione richiede la preventiva asportazione di materiale mediante opportune lavorazioni. Per rendere più rapido ed interattivo il programma, in CSE questa asportazione di materiale preventiva non è necessaria (ma sarà ovviamente tenuta in conto nel calcolo e negli eventuali disegni). Da un punto di vista grafico il cordone a penetrazione è mostrato con un triangolo pressochè adiacente alla faccia laterale del piatto idealmente smussato, lievemente sbordante da essa, a simulare uno sbaffo di materiale in eccesso. La distanza per la quale sborda è di 1mm. L'altezza dell'altro lato è fissata convenzionalmente pari a 2mm.

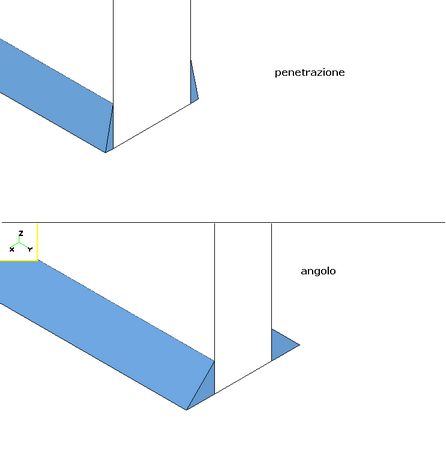

Nella seguente immagine si vede la differenza tra la rappresentazione convenzionale di un cordone d'angolo e la rappresentazione convenzionale di un cordone a penetrazione in CSE:

-----------------------------
