Cosa si intende per… CHIAVE DI TAGLIO



Una chiave di taglio è un oggetto annegato nel getto di un blocco vincolo al fine di assorbire prevalentemente azioni di taglio e torsione, lasciando pressoché non modificata l'azione assiale e i momenti flettenti.

In CSE una chiave di taglio è necessariamente un tronco di profilato (si veda il dialogo di aggiunta dei tramite) che deve essere posizionato in modo da essere completamente immerso all'interno di un blocco vincolo. La chiave di taglio viene collegata alla parte superiore del nodo generalmente mediante una saldatura a cordoni d'angolo o a penetrazione che la connette all'intradosso della piastra di base. L'asse dell'unitore che collega la chiave di taglio alla piastra deve essere allineato con uno degli assi globali X, Y o Z.

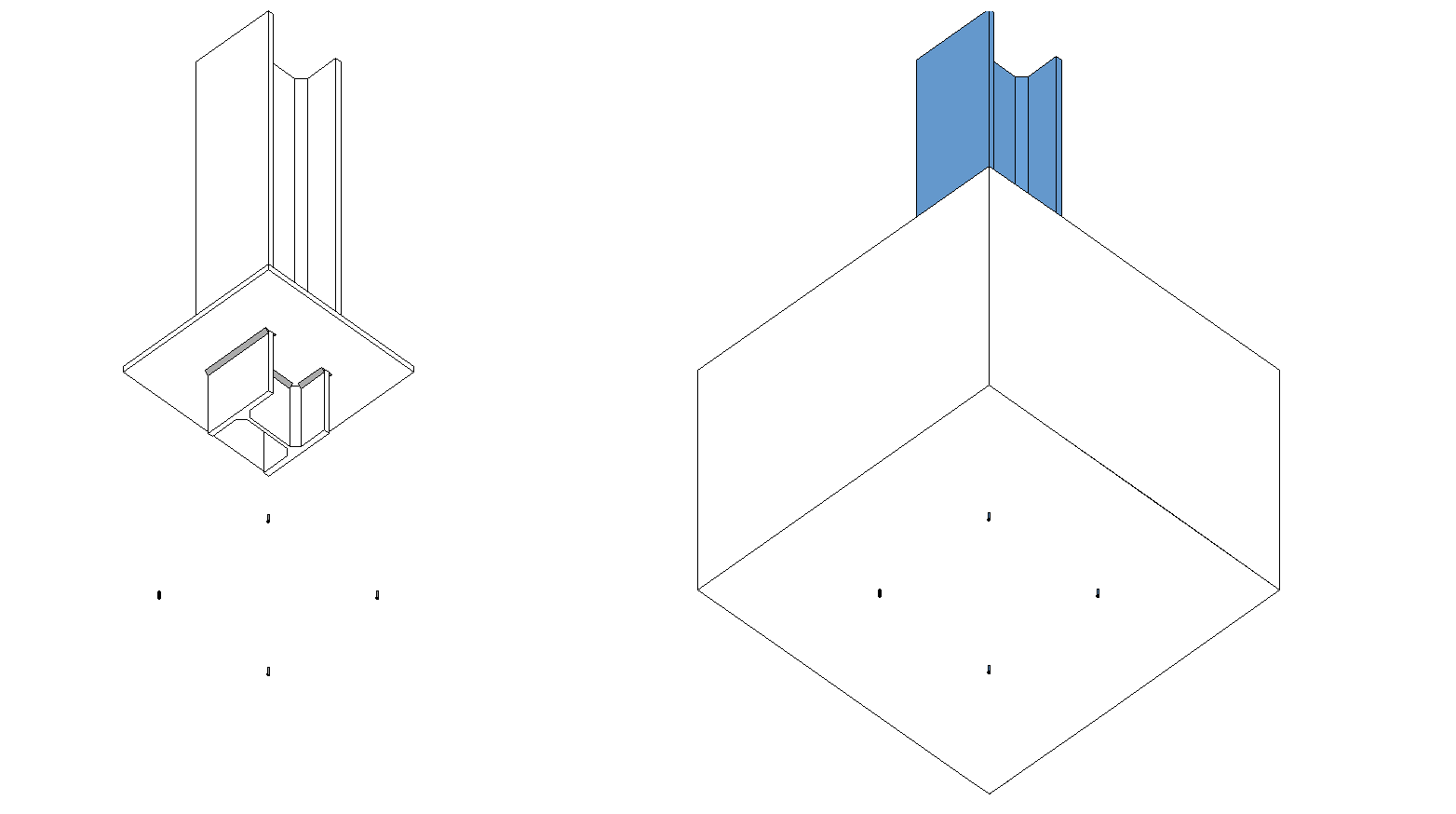

Il caso più frequente è quello di una colonna con piastra di base. In questo caso alla piastra di base è saldata, sulla faccia inferiore, la chiave di taglio, la quale viene poi immersa nel getto simulato mediante il blocco vincolo. In questo caso la saldatura ha la normale (al piano di saldatura) diretta come l'asse Z.

Altri casi possibili sono quelli di travi a muro, in cui la chiave di taglio sarà collegata a una saldatura con normale diretta come l'asse X o Y.

Dato che la chiave di taglio è compenetrata al blocco vincolo, per poterla vedere è necessario estrarre tutto tranne il blocco vincolo stesso.

La chiave di taglio può essere un qualsiasi tronco di profilato e non deve avere parentela necessariamente con il profilo usato per la colonna o la trave. E' possibile usare più di una chiave di taglio. La chiave di taglio in sé non viene sottoposta a verifica, ma la sua saldatura sì. La verifica che le pressioni di contatto siano inferiori a una certa soglia può essere fatta mediante l'aggiunta di una specifica verifica utente.

Non è possibile né avrebbe senso aggiungere chiavi di taglio a Renodi privi di blocco vincolo.

Oltre alle catene che vanno da ciascuna membratura al blocco vincolo, il programma valuta le catene che vanno da ciascuna membratura alla o alle chiavi di taglio. Ciò fa parte del controllo di coerenza del Renodo.

-----------------------------
