Note di rilascio: versione 8.25, 11-4-2018



La versione 8.20 aggiunge importanti migliorie tese a semplificare la definizione delle connessioni, ed a favorire lo scambio di informazioni tra utenti di CSE.



1.Gli utenti delle versioni precedenti, dovranno in partcolare fare attenzione alla semplificazione della applicazione di saldature e bullonature ottenuta grazie alla modalità EASY CONNECT. In pratica non è nella maggior parte dei casi più necessario scegliere la faccia ma basta selezionare due componenti prima della esecuzione del comando di aggiunta di saldature o bullonature. Si veda Aggiunta di Saldature ed Aggiunta di Bullonature.

2.E' stato aggiunto un comando relativo alla definizione di un commento al Renodo.

3.E' stata resa più rapida la scelta dei profili nella definizione delle strutture tipiche (si veda qui).

4.E' stato introdotto il nuovo formato di file binario RND, capace di descrivere completamente un singolo renodo. Questo implica la possibilità di passare informazioni sui renodi da un utente all'altro usando questo file. Si vedano i comandi Importa RND! e Esporta RND!.

5.E' ora possibile esportare in STL il renodo lavorato, consentendo anche agevoli stampe 3D del modello in scala. Comando: Esporta STL. Si veda anche questo filmato.

6.Tra le informazioni disponibili in Sargon Reader per il postprocessing dei modelli SCOFEM, MCOFEM e PFEM c'è ora anche la deformazione plastica equivalente.

7.E' stato aggiunto un comando per la definizione della memoria allocata dai solutori e del drilling factor. Comando: Imposta Solutori.

8.E' stato di molto aumentato il numero di cifre significative stampate nei file SR4 e D3O.

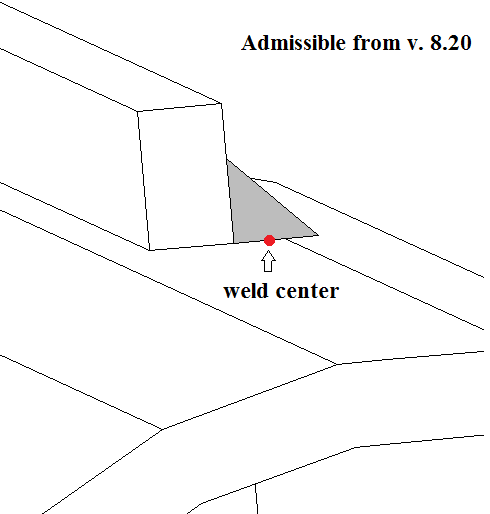

9.E' stato rilasciato il controllo geometrico sulle saldature, facendo sì che solo il centro della faccia di un cordone debba essere sulla faccia saldata e non più tutti i punti. Ciò in specie semplifica la applicazione di saldature a tubi circolari.

Version_8.20_001

10.Sono stati aggiunti i comandi relativi a CSE MASTER e READER (si contatti Castalia srl per maggiori informazioni).

11.E' stata ulteriormente allineata la terminologia a quella del libro Steel Connection Analysis.

12.Sono stati modificati i diritti di apertura dei file ottenuti da versioni differenti di CSE. Si veda File-Apri.

13.E' stato rimosso un problema nella applicazione dei PRenodi introdotto nella v. 8.00. Il problema era dovuto al fatto che dalla v. 8.00 anche singoli bulloni o singoli cordoni possono ricevere il flag "shear only".

14.Il libro Steel Connection Analysis sta per uscire, si veda qui.

15.La qualità delle mesh dei modelli agli elementi finiti è stata migliorata.

16.E' stato migliorato e reso più semplice ottenere informazioni estese sui punti scena (numero della faccia, numero del lato, eccetera).

17.E' stato aggiunto il nuovo comando Crea preventivo HTML! al menu JNodi. Questo comando è molto utile per fare offerte preliminari, dato che crea una tabella HTML con tutti i renodi, la loro complessità e la loro frequenza.













-----------------------------
