Note di rilascio: versione 3.50, Ottobre 2009



La versione 3.5 introduce diverse importanti novità, oltre a correggere una serie di malfunzionamenti, e rendere più generale il funzionamento di certi comandi.



Le principali aggiunte della versione 3.5 sono le seguenti



1.Aggiunta dell'interfacciamento con Sap2000 sia in input (modelli fem da cui partire) che in output (modelli fem delle piastre e dei componenti da esaminare). Ciò apre anche la strada alla esecuzione di verifiche in campo plastico, per ora non gestite da CLEVER.

2.Generalizzazione delle verifiche utente e loro piena equiparazione alle verifiche automatiche. E' ora possibile associare le verifiche utente a un componente e vedere a schermo le mappe a colori coi risultati delle stesse verifiche utente.

3.Aggiunta di nuovi flag di funzionamento relativi alle verifiche semplificate.

4.Ulteriori aggiunte di flag di funzionamento per le bullonature.

5.Generalizzazione dei fattori di sovraresistenza alle singole componenti di azione interna.

6.Aggiunta di nuove variabili predefinite e di nuove funzioni per la descrizione delle verifiche utente.

7.Modifica del tabulato.

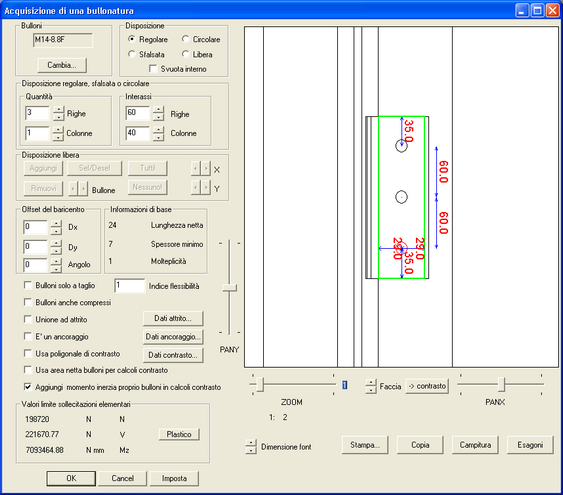

Aggiunta dell'indice di flessibilità





Esistono casi in cui la distribuzione delle forze tra varie bullonature può essere calcolata dal programma, pur nell'ambito di uno schema equilibrato, senza tenere sufficientemente conto del rifollamento (che viene comunque verificato automaticamente). Il rifollamento può redistribuire le azioni tipicamente dalle bullonature che rifollano a quelle non ancora in questa situazione. Per tenere conto di questo si può associare ad alcune bullonature, per esempio quelle d'anima in un giunto di prosecuzione, un indice di flessibilità che ne diminuisca la rigidezza. In questo modo il carico assiale migrerà, della quantità voluta, verso le bullonature d'ala. Si veda l'help per ulteriori dettagli.

Al momento l'indice di flessibilità è applicato alle sole bullonature solo a taglio.



Modifica delle verifiche utente



E' stato fatto molto lavoro su questo. Ora le verifiche aggiuntive dell'utente devono essere associate ad un componente, ed il loro risultato sarà reso a schermo nè più nè meno come per le verifiche automatiche. Questo consente di vedere i risultati delle proprie verifiche e di farle meglio interagire con quelle automatiche. Anche il tabulato è stato estesamente migliorato per questo scopo. Esso ora include anche il testo delle verifiche e delle variabili utente.





Aggiunta di flag utili a pilotare le verifiche





E' ora possibile scegliere se un tramite debba o meno avere verifiche semplificate, e se nelle verifiche semplificate si debba usare o meno la torsione (che a volte è inattivata da appoggi monolateri). Inoltre si può scegliere, nelle bullonature con contrasto, se aggiungere o meno il momento di inerzia proprio dei bulloni nel calcolo a presso-flessione, e se usare l'area netta o la lorda nella definizione della inerzia assiale dei bulloni. E' stato inoltre aggiunto un ulteriore flag nella impostazione delle verifiche, per decidere se fare o meno le verifiche utente.



Correzione di malfunzionamenti



Sono stati corretti alcuni malfunzionamenti che davano luogo, in certi casi, a risultati non corretti o fuorvianti.



1.La resa grafica del verso dei momenti scambiati tra componenti era sbagliata quando la forza gemella era nulla ed il verso negativo.

2.Il computo delle forze trasmesse dai bulloni ai componenti nelle verifiche semplificate del tramite era scorretto in alcuni casi.

-----------------------------
