IMPORTAZIONE DI UN MODELLO AGLI ELEMENTI FINITI (DIALOGO)

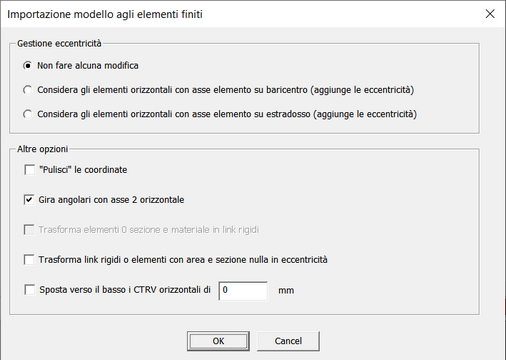

 In questo dialogo si definiscono le impostazioni per la importazione di un modello agli elementi finiti (modello BFEM).



Nel primo riquadro, Gestione Eccentricità, sono raggruppate scelte mutuamente esclusive relative alla aggiunta di eventuali eccentricità.

La aggiunta di eccentricità non presenti nel modello originario:

1.Consente di posizionare meglio certi elementi, in specie quelli orizzontali.

2.Introduce una incoerenza tra il modello analitico da importare e quello importato.

3.Implica quindi delle violazioni, in genere modeste, o tali reputate, dell'equilibrio.

•Non fare alcuna modifica: il modello viene letto così com'è senza modifiche (funzionamento pre versione 10.0).

•Considera gli elementi orizzontali con asse elemento su baricentro: in questo caso tutti gli elementi finiti giacenti nello stesso piano orizzontale, ovvero posto alla stessa quota, sono spostati in modo che il loro estradosso (TOS, top of steel) coincida con quello della trave orizzontale appartenenete a qual piano, di altezza maggiore.

•Considera gli elementi orizzontali con asse elemento su estradosso: in questo caso, si assume che tutti gli elementi aventi elemento finito complanare (in un piano orizzontale), debbano avere il loro estradosso corrispondente alla linea d'asse specificata dai nodi. Quindi saranno aggiunte eccentricità negative in Z pari alla semi-altezza dei profili.



Nel secondo riquadro sono presenti altre opzioni, che vengono qui enumerate:



•"Pulisci le coordinate": utile in fase di importazione di modelli CAD o BIM che possono presentare coordinate "sporche" ovvero con molti inutili decimali.

•"Gira angolari con asse 2 orizzontale": per gli angolari, soggetti solo a trazione o compressione, la rotazione del profilo è ininfluente ai fini del calcolo ma importante per ragioni costruttive. Alcuni nodi parametrizzati assumono che l'angolare abbia asse 3 verticale e quello 2 orizzontale, come succede per i normali elementi trave. Attivando questa opzione, gli angolari con asse 2 verticale saranno girati in modo da avere l'asse 2 orizzontale. L'asse 2 e 3 sono quelli dell'elemento finito (vista BFEM).

•"Trasforma elementi aventi 0 sezione e materiale in link rigidi": questa opzione non è al momento attiva poiché Sargon e CSE non gestiscono elementi link rigidi.

•"Trasforma link rigidi o elementi con area e sezione nulla in eccentricità": consente di eliminare questi elementi trasformandoli in offset rigidi di elementi beam. Da un punto di vista statico un offset rigido, che in Sargon CSE ha tre componenti, o un link rigido, sono la stessa cosa. Gli elementi beam collegati a un elemento con sezione e materiale nullo, avranno le loro icidenze modificate e sarà definito un offset rigido. Ogni link (o assimilato) ha due nodi: un nodo MASTER (NM) che è quello più importante e un nodo slave (NS).

oIl link viene modificato in modo da avere due nodi NS, ovvero in modo da avere lunghezza nulla, e non essere cancellato. Esso diventerà ininfluente al fine della ricerca dei jnodi. NS non sarà sede di jnodo. Dato che il link viene mantenuto nel modello, le numerazioni degli elementi beam non varieranno.

oOgni elemento beam connesso al nodo NS del link viene connesso invece al nodo NM e viene aggiunta la eccentricità (NS-NM). In questo modo il nodo NM sarà sede di jnodo e la posizione fisica dell'elemento beam originario rimarrà invariata, così come le sue azioni interne ed il loro posizionamento.

oOgni elemento truss connesso al nodo NS del link  viene connesso invece al nodo NM. Se NM ed NS sono allineati con la linea d'asse dell'elemento truss, ciò non comporta alcuna modifica al modello. Altrimenti si introduce una violazione.

•"Sposta verso il basso i controventi orizzontali": questa opzione si applica ad elementi beam che siano riconosciuti come controventi orizzontali. Questi elementi sono spostati in modo che il loro estradosso sia più basso della distanza specificata rispetto al TOS delle trave della medesima elevazione. Lo spostamento avviene mediante la aggiunta automatica di offset rigidi. L'opzione non è applicabile a elementi truss, che al momento non hanno eccentricità rigide.





-----------------------------
