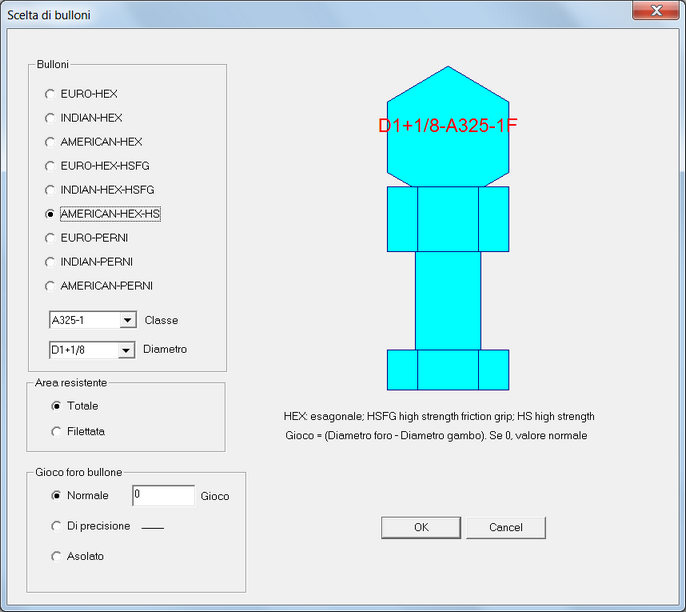

BULLONI (DIALOGO)



DLG_RENODE_BOLTKIND





Innanzitutto si sceglie il set di bulloni desiderato tra i 6 disponibili (tutti con testa esagonale):



europei

indiani

americani

europei ad attrito ad alta resistenza

indiani ad attrito ad alta resistenza

americani ad alta resistenza

perni di dimensione europea (EN 22341)

perni di dimensione indiana (al momento assimilati agli europei)

perni di dimensione americana (AISC LRFD Table 8.32, 1998, "Gray" book Vol. II)



Quindi attraverso i menu a tendina si scelgono diametro e classe dei bulloni.



Si stabilisce se l’area resistente da considerare debba essere quella totale o quella filettata.



Si determina se il gioco foro-bullone è di tipo normale o di precisione. Nel caso in cui si scelga "normale", il valore del gioco (differenza tra diametro foro e diametro gambo) può essere opzionalmente specificato, usando le unità di lunghezza correnti. Se esso è pari a zero (default), il valore utilizzato è quello indicato dalle normative per fori normali. Si può assegnare il flag "Asolato", e ciò ha una influenza sulle verifiche a rifollamento.



I bulloni vengono marcati nel seguente modo: [diametro]-[classe]; inoltre vengono aggiunte una “F” se si sceglie come area resistente quella totale (full) e una “P” se si sceglie il foro di precisione (precision), "S" (slotted) se si sceglie un foro asolato.

I bulloni sono individuati dalla sigla MXX dove XX è il diametro. I perni dalla sigla PYY, dove YY è il diametro.



 Durante la registrazione di un PRenodo, la scelta del tipo e della classe dei bulloni viene fatta in una fase iniziale e vale per tutte le bullonature che si andranno ad aggiungere; il diametro non viene invece scelto inizialmente, quindi in caso di registrazione di un PRenodo il corrispondente menu a tendina viene nascosto.

In fase di parametrizzazione non è possibile scegliere il tipo "perno". Esso dovrà essere assegnato manualmente alla bullonatura dopo la creazione automatica del nodo.



-----------------------------
