BLOCK TEARING (DIALOGO)



Questo dialogo ha una duplice funzionalità: in esso sono mostrati i risultati quando viene richiamato dal comando Mostra risultati Block Tear e sono mostrati i percorsi di rottura più critici al variare dell’inclinazione della risultante delle forze applicate quando è richiamato dal dialogo di aggiunta delle bullonature.



RISULTATI

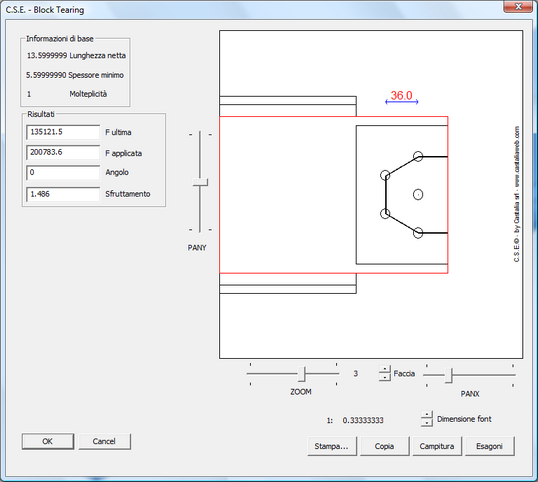

DLG_CHECK_BLOCKTEARRESULTS



In questo dialogo vengono riportati i risultati delle verifiche del block tearing sul pezzo selezionato, nella combinazione e nell’istanza corrente.



Nell’immagine a destra è mostrato il percorso di rottura più critico in funzione delle sollecitazioni provocate dalla bullonatura nella combinazione e nell’istanza correnti, tra tutti i possibili percorsi indagati.



A sinistra vengono riportate le informazioni di base del layout di bulloni, quindi sono date la resistenza ultima per block tearing (Fultima) e la forza applicata, in funzione dell’angolo di quest’ultima. Tale angolo, che si riferisce alla risultante su tutti i bulloni considerati, è anch’esso riportato nel dialogo.

Infine è calcolato un coefficiente di sfruttamento per il componente, pari al rapporto tra Fapplicata e Fultima.



Nel caso mostrato nella figura precedente, la forza applicata ha un angolo d’incidenza di 0° e vale 1,486 volte la corrispondente resistenza per block tearing. La convenzione sull’angolo della risultante è mostrata nella figura seguente, dove viene anche illustrata la modalità di rottura che avviene nel caso in esame.



DLG_CHECK_BLOCKTEARRESULTS2



Per conoscere i possibili percorsi di rottura si deve accedere al sottodialogo relativo al block tearing (vedi sotto) che si trova all’interno del dialogo di modifica della bullonatura in esame.





INTERROGAZIONE DEI PERCORSI PIÙ CRITICI

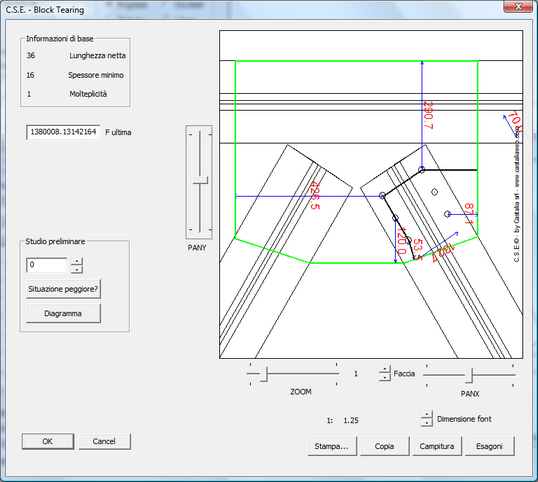

DLG_RENODE_BLOCKTEAR



 Attraverso questo dialogo è possibile conoscere i percorsi di rottura per block tearing più critici calcolati da CSE al variare della risultante sui bulloni (tutti o un sottoinsieme di essi, in base al percorso), con la corrispondente azione limite sopportabile da tali percorsi.



Nella parte in alto a sinistra sono riportate le informazioni di base della bullonatura, descritte nel dialogo di aggiunta del layout. I controlli posti sotto all’immagine (che può essere copiata negli appunti o stampata) sono descritti nello stesso dialogo.



L’immagine, in aggiunta a quella del dialogo principale, mostra anche il percorso di rottura più critico sulla faccia corrente (quella in verde) in funzione dell’angolo di incidenza della risultante applicata. La spiegazione della ricerca dei percorsi è riportata nella sezione Come comprendere che verifiche esegue CSE.



DLG_RENODE_LATOPOLRIF1



L’angolo di incidenza corrente, con la convenzione sopra riportata, è quello impostato nell’apposita casella della sezione “Studio preliminare”; in funzione di tale angolo sono riportati il corrispondente percorso di rottura più critico (visualizzato nell’immagine) e la corrispondente resistenza (Fultima) di quel percorso sottoposto a una forza avente l’inclinazione impostata.

Modificando con le frecce l’angolo di incidenza, il percorso e la Fultima vengono aggiornati in tempo reale. Scorrendo tra le facce, il percorso più critico e la Fultima vengono aggiornati in funzione della faccia corrente.





NOTA: i percorsi di rottura più critici possono coinvolgere tutti i bulloni del layout o solo un loro sottoinsieme.





-----------------------------
