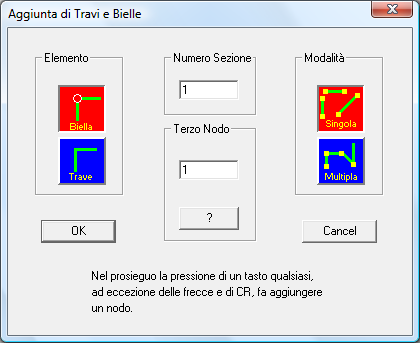

AGGIUNTA ELEMENTI (DIALOGO)





Il comando prevede due modalità operative: nella prima (definita singola) l'utente aggiunge una serie di elementi che in generale non hanno in comune alcun nodo. Un elemento qui, uno lì, eccetera. Nella seconda modalità operativa (multipla) l'utente aggiunge una serie di travi che hanno questa proprietà: il primo nodo di ogni trave successiva alla prima coincide con il secondo nodo della trave precedente.



Ogni volta che si esegue il comando occorre decidere se si vorranno dare travi oppure bielle; inoltre occorre decidere quale sarà il terzo nodo delle travi che verranno aggiunte di lì a poco.

Se v1 è il versore dell’asse 1 e (N3-N1) è il vettore che va dal primo al terzo nodo definito in questo stesso dialogo, il versore dell’asse 3, v3, si ottiene versificando il prodotto vettore v1 x (N3-N1). Il versore dell’asse 2 si ottiene come v3 x v1.



Un qualsiasi nodo di quelli già presenti nel modello FEM può essere utilizzato come terzo nodo. 6 nodi predefiniti all’infinito vincolati sono sempre presenti e possono essere usati come terzo nodo.

Premendo “?” si accede a un ulteriore dialogo che permette di assegnare il corretto terzo nodo all’infinito predefinito qualora l’utente non lo ricordi a memoria. Tali nodi predefiniti sono:



                                 nodo                   posizione

  1        + infinito in direzione y

  2        + infinito in direzione z

  3        + infinito in direzione x

  4        - infinito in direzione y

  5        - infinito in direzione z

6- infinito in direzione x





E’ sempre possibile cambiare l’orientazione degli elementi, dopo averli aggiunti, con il comando Orientazione.

-----------------------------
