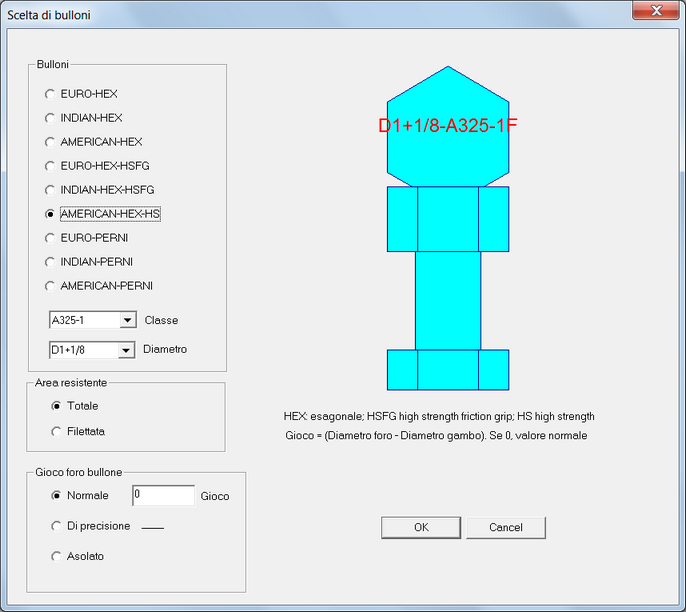

BULLONI (DIALOGO)







•Innanzitutto si sceglie il set di bulloni desiderato tra i 6 disponibili (tutti con testa esagonale):



▪europei

▪indiani

▪americani

▪europei ad attrito ad alta resistenza

▪indiani ad attrito ad alta resistenza

▪americani ad alta resistenza

▪perni di dimensione europea (EN 22341)

▪perni di dimensione indiana (al momento assimilati agli europei)

▪perni di dimensione americana (AISC LRFD Table 8.32, 1998, "Gray" book Vol. II)



•Quindi attraverso i menu a tendina si scelgono diametro e classe dei bulloni.



•Si stabilisce se l’area resistente da considerare debba essere quella totale o quella filettata.



•Si determina se il gioco foro-bullone è di tipo normale o di precisione. Nel caso in cui si scelga "normale", il valore del gioco (differenza tra diametro foro e diametro gambo) può essere opzionalmente specificato, usando le unità di lunghezza correnti. Se esso è pari a zero (default), il valore utilizzato è quello indicato dalle normative per fori normali. Si può assegnare il flag "Asolato", e ciò ha una influenza sulle verifiche a rifollamento.



I bulloni vengono marcati nel seguente modo: [diametro]-[classe]; inoltre vengono aggiunte una “F” se si sceglie come area resistente quella totale (full) e una “P” se si sceglie il foro di precisione (precision), "S" (slotted) se si sceglie un foro asolato.

I bulloni sono individuati dalla sigla MXX dove XX è il diametro. I perni dalla sigla PYY, dove YY è il diametro.



 Durante la registrazione di un PRenodo, la scelta del tipo e della classe dei bulloni viene fatta in una fase iniziale e vale per tutte le bullonature che si andranno ad aggiungere; il diametro non viene invece scelto inizialmente, quindi in caso di registrazione di un PRenodo il corrispondente menu a tendina viene nascosto.

In fase di parametrizzazione non è possibile scegliere il tipo "perno". Esso dovrà essere assegnato manualmente alla bullonatura dopo la creazione automatica del nodo.



-----------------------------
