SEZIONI A Ω (formate a freddo) (DETTAGLI)



omcf

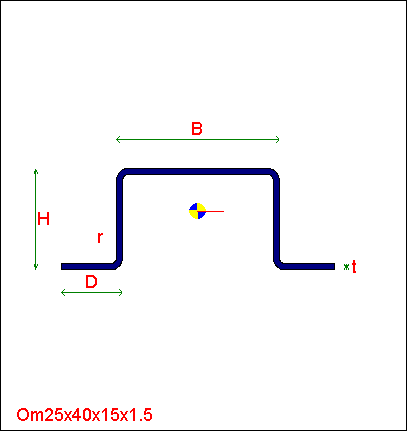

 Queste sezioni sono individuate dai seguenti parametri:

H                altezza totale (fuori tutto)

B                larghezza totale superiore (fuori tutto)

D                larghezza totale delle pieghe inferiori

r                raggio di curvatura interno

t                spessore



 Valgono le seguenti necessarie asserzioni:



*tutte le quote devono essere maggiori di 0, ad eccezione di r che può essere nullo;

*H > 2t+2r

*B > 2t+2r

*B > t+r

*R >= 0



Il momento di inerzia torsionale non include gli effetti dell'ingobbamento (torsione secondaria).
