SEZIONI COMPOSTE DA ANGOLARI (DIALOGO)



 Questo dialogo è usato per le sezioni composte da angolari. Assume diversi aspetti a seconda del tipo di sezione composta per la quale è usato. Sono possibili tre casi:

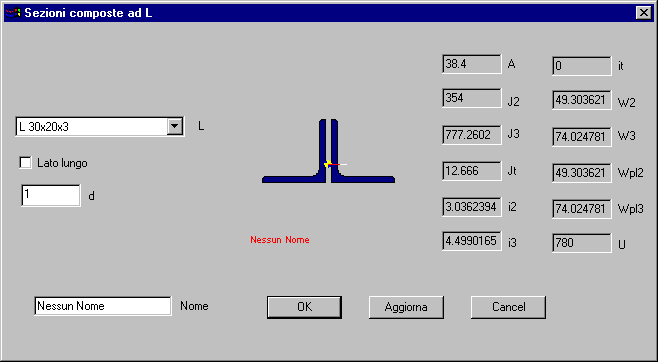

figl2t

Due angolari a T



figl2cr

Due angolari a croce



figl4cr

Quattro angolari a croce



 In tutti i casi occorre selezionare dalla lista l’angolare base da usare per comporre la sezione. Il tasto Aggiorna aggiorna i dati di conseguenza. La distanza d viene data per stabilire la distanza interna tra gli spigoli, che nelle sezioni a croce è sempre eguale nelle due direzioni. La distanza d viene tenuta in conto nel calcolo delle proprietà.

 Nel caso della sezione a T occorre specificare se il lato di contatto è quello lungo o quello corto. Questa informazione è ovviamente superflua nel caso di angolari a lati eguali.



Per il significato dei simboli si vedano i dettagli.
