COMANDO: Mesh-Molle-Winkler

[Ribbon-Mesh]



 Questo comando consente di aggiungere molle alla Winkler. Usando il concetto di regione è possibile aggiungere molle lungo linee o su superfici.

 Se nel dialogo Aggiunta di molle alla Winkler si sceglie di aggiungere molle alla Winkler di linea occorre fornire la rigidezza delle molle per unità di lunghezza. Il comando chiede una poligonale (Dare una poligonale).



molreg1

La poligonale

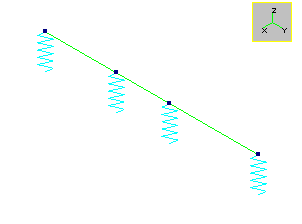

molreg2

Le molle risultanti



 Se nel dialogo Aggiunta di molle alla Winkler si sceglie di aggiungere molle alla Winkler di superficie occorre fornire la rigidezza delle molle per unità di superficie. Il comando richiede due poligonali (Dare una poligonale).



molreg3

La prima poligonale



molreg4

La seconda poligonale

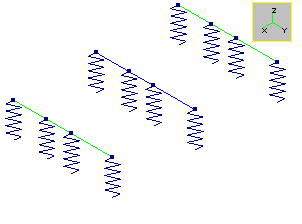

molreg5

Le molle risultanti



 La rigidezza di ciascuna molla sarà pari all'area di influenza del suo nodo di pertinenza per la rigidezza per unità di superficie specificata.



Nel dialogo è possibile definire anche i parametri nonlineari per il solutore Curan.





Tipo: non modale

Destinazione: documento per l'aggiunta, vista attiva per il funzionamento
