cliccare sulle immagini per ingrandirle

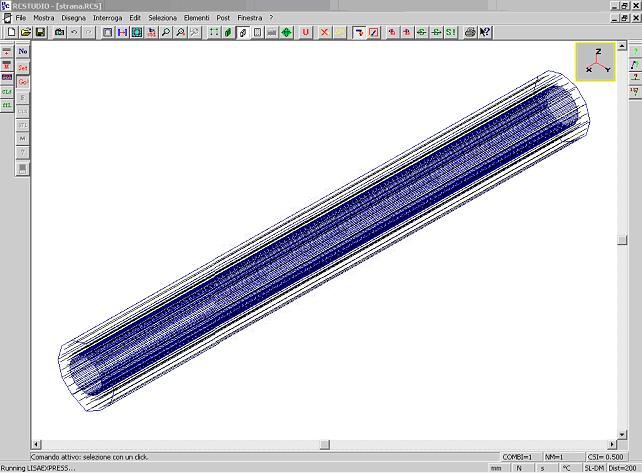

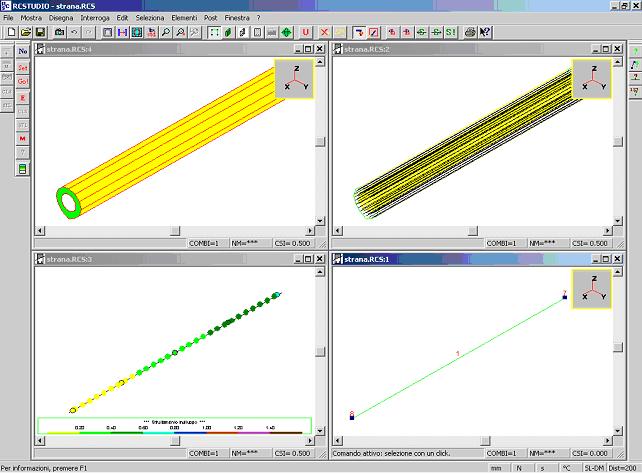

Rcstudio supporta l'architettura MDI, si possono vedere più cose contemporaneamente. Rcstudio supporta varie viste: solida piena (alto-sinistra); solida trasparente (alto-destra); wireframe (basso).

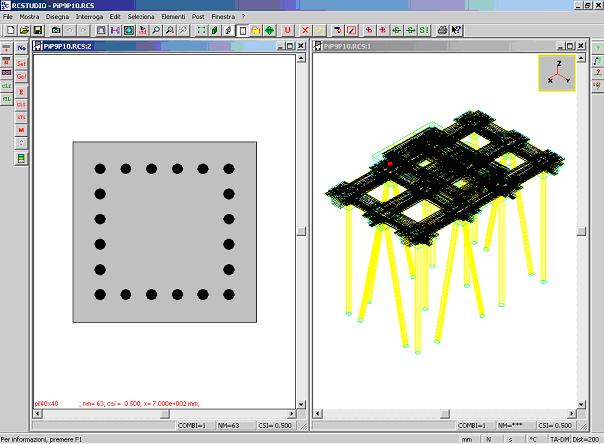

E' sempre possibile vedere anche le sezioni con le loro armature: basta selezionare una membratura e scegliere una delle sue sezioni: si vedrà il disegno della sezione che si potrà stampare o trasferire altrove (tramite gli appunti).

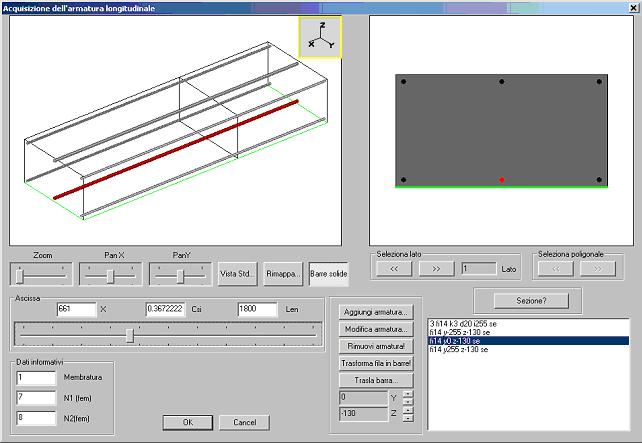

La finestra di dialogo che consente di assegnare le barre di armatura a una membratura è molto ricca e consente di vedere (alto, sinistra) una rappresentazione solida della membratura con le sue armature.

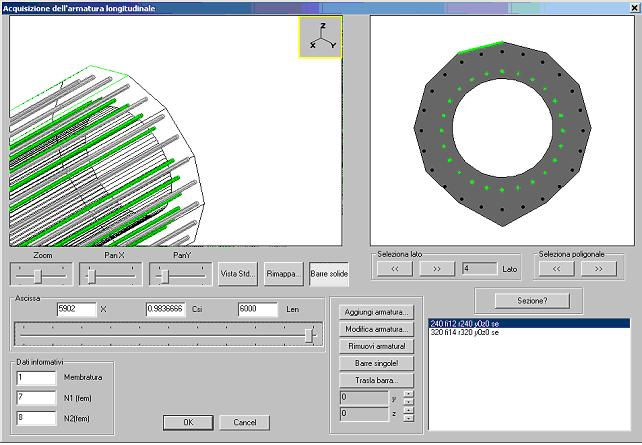

Gli insiemi di barre selezionati si vedranno colorati in rosso o, se la sezione contiene più di una poligonale, in verde. Il disegno della sezione (alto destra) fa vedere la sezione della membratura con le sue armature, così come sono nella sezione scelta mediante l'apposito cursore (a sinistra, centro dialogo in altezza).
Impostate le armature e scelto il tipo di analisi viene lanciato in automatico il programma RCSHAPE. Questo esegue la verifica su tutte le sezioni di interesse.
