| cliccare sulle immagini per ingrandirle |
|   |

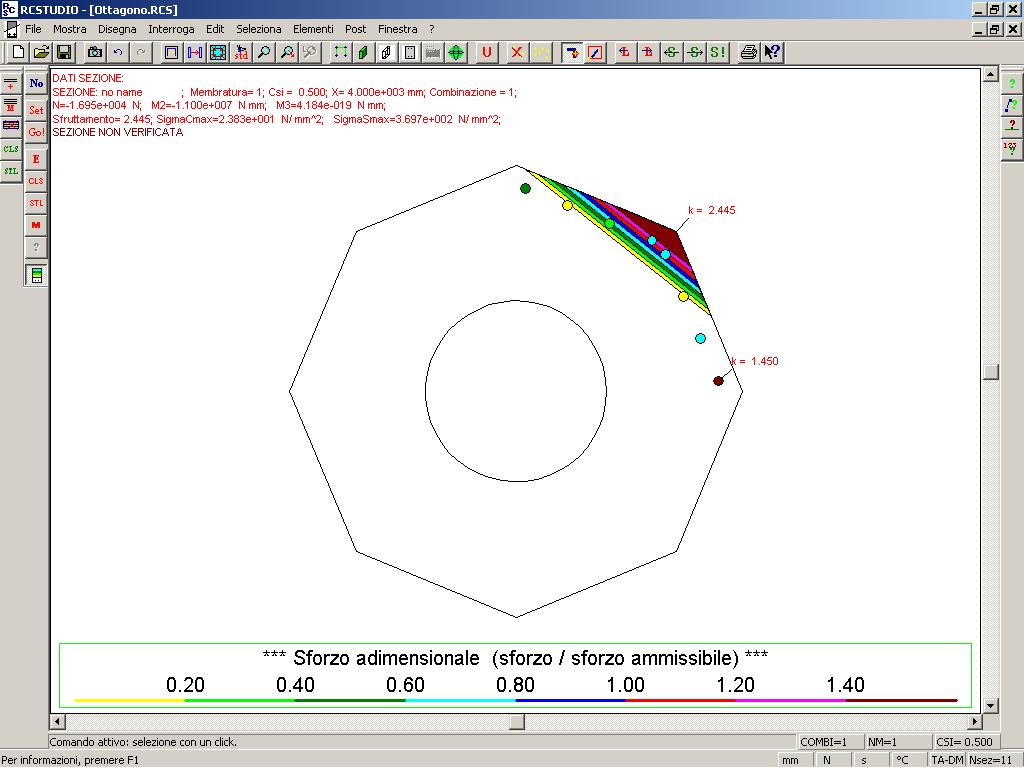

Eseguite le verifiche è possibile accedere ai risultati, e ciò in vario modo. Scelta una sezione e una combinazione di
verifica
è possibile vedere il campo di sforzi adimensionali sulla
sezione, rendendosi così conto di come questa sia impiegata. In figura,
data l'assenza di ferri lungo il perimetro, una sezione ottagonale cava
risulta efficace solo in una minima zona, quella nella quale i pochi ferri
tesi riescono a "far braccio" con una ridotta zona di calcestruzzo
compresso. La sollecitazione è di tipo generale.
| |
|

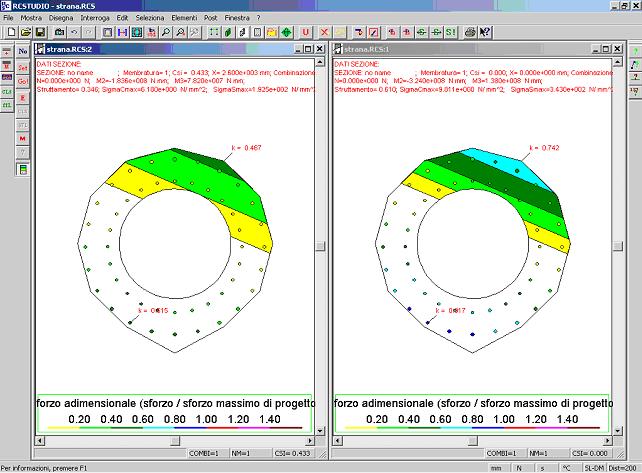

Qui di vede una sezione cava ottenuta per modifica
di una sezione poligonale, convenientemente armata, in due diverse sezioni
di una membratura. E' apprezzabile il diverso
grado di sfruttamento delle
due sezioni.
| |
|
|

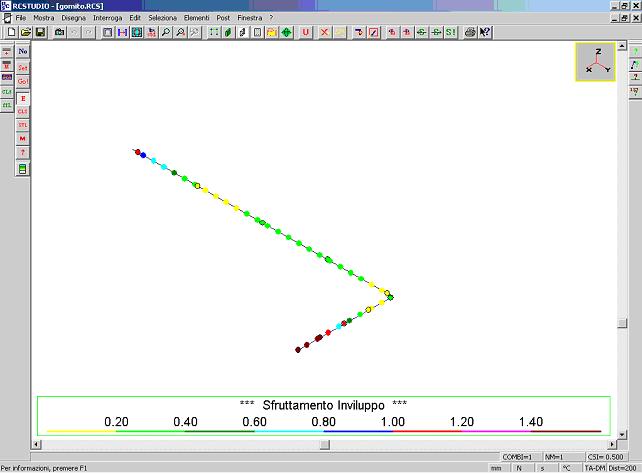

Naturalmente, oltre alle viste
sezionali, è possibile disporre di comode viste wireframe 3d, che mostrano
con pallini colorati dove siano le zone nelle quali è necessario
intervenire.
| |
|

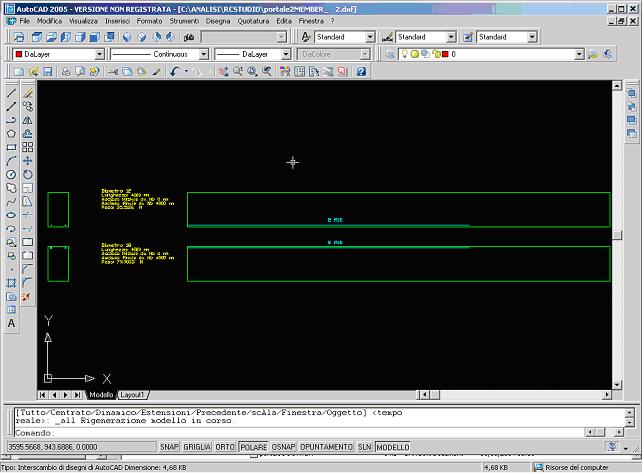

Se il progetto delle armature è soddisfacente il
progettista può dare incarico al programma di creare un file DXF per ogni
membratura, con il layout dei ferri impiegato nel calcolo. Da qui, tenendo
sempre sotto controllo il progetto, il progettista potrà aggiungere
(tipicamente in Autocad) le provvidenze necessarie a garantire
l'ancoraggio delle barre, non tenuto in conto dal programma.
| |
|
