AGGIUNTA DI UNA VARIABILE (DIALOGO)

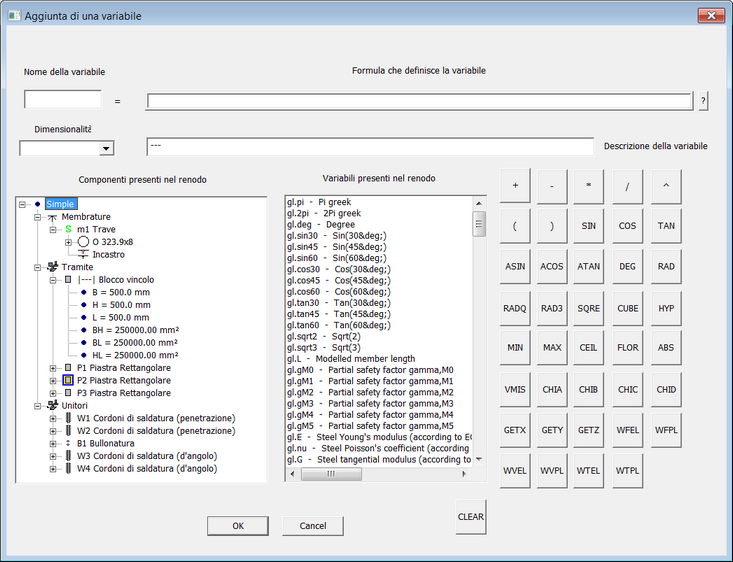

Il dialogo per l’aggiunta di una nuova variabile non é altro che l’interfaccia di un vero e proprio compilatore interno a CSE: l’utente compila i campi descritti di seguito e il programma converte i dati immessi in una stringa alfanumerica e calcola il valore della variabile.



Nome della variabile



Il nome della variabile non deve contenere spazi.





Formula che definisce la variabile



I termini della formula possono essere numeri, variabili predefinite e/o variabili aggiuntive precedentemente inserite, opportunamente combinati tra loro tramite operatori. Cliccando il nome di una variabile nella lista in basso al centro questa viene trascritta nella formula; alla destra, un tastierino è disponibile per agevolare l’inserimento di operatori. Alternativamente la formula può essere scritta digitando da tastiera. Il bottone "?" serve ad avere una valutazione della formula per verificare che sia stata definita correttamente.





Dimensionalità



Attraverso il menu a tendina deve essere specificato se si tratta di una lunghezza, di uno sforzo, di una superficie, di un numero puro, ecc.





Descrizione della variabile



Consente di fornire una descrizione della variabile (opzionale).





Nel riquadro in basso a sinistra sono riportati tutti i componenti presenti nella scena, con le loro proprietà e le loro caratteristiche geometriche.



Quando i campi sono stati opportunamente compilati, cliccando OK si inserisce la variabile, che sarà visualizzabile nella vista alfanumerica pannello variabili e condizioni con il suo corrispondente valore numerico calcolato da CSE e sarà utilizzabile per definire ulteriori variabili o condizioni.





NOTA: i numeri con una dimensione fisica eventualmente utilizzati nella definizione delle variabili, se sono dimensionali, devono essere sempre espressi in Newton, millimetri e unità derivate, qualsiasi siano le unità attive. Per rendere più chiara la definizione delle variabili si sconsiglia l'uso di costanti dimensionali: al loro posto si possono introdurre le costanti adimensionali per le corrispondenti variabili globali associate alle unità di misura desiderate (gl.kN, gl.kip, gl.in, ecc.). Si veda anche Unità di Misura. Ad esempio per introdurre 50 (mm) o 50 (pollici), si potrà scrivere "50*gl.mm" o "50*gl.in".





CREAZIONE DI UN RENODO PARAMETRICO



MODALITA' PRENODO



 Questo dialogo consente anche di definire rapidamente una quota o una dimensione in forma parametrica quando si sta registrando un PRenodo.



 La lunghezza di una piastra, ad esempio, può essere definita come il doppio dell'altezza totale della sezione della membratura m1: 2 * m1.h



 E' possibile digitare caratteri nella casella in alto a destra, inserire operatori cliccando i vari bottoni ed eseguire un doppio click sulle delle variabili nel riquadro in basso al centro per inserirle automaticamente alla fine della stringa nella prima casella.



-----------------------------
